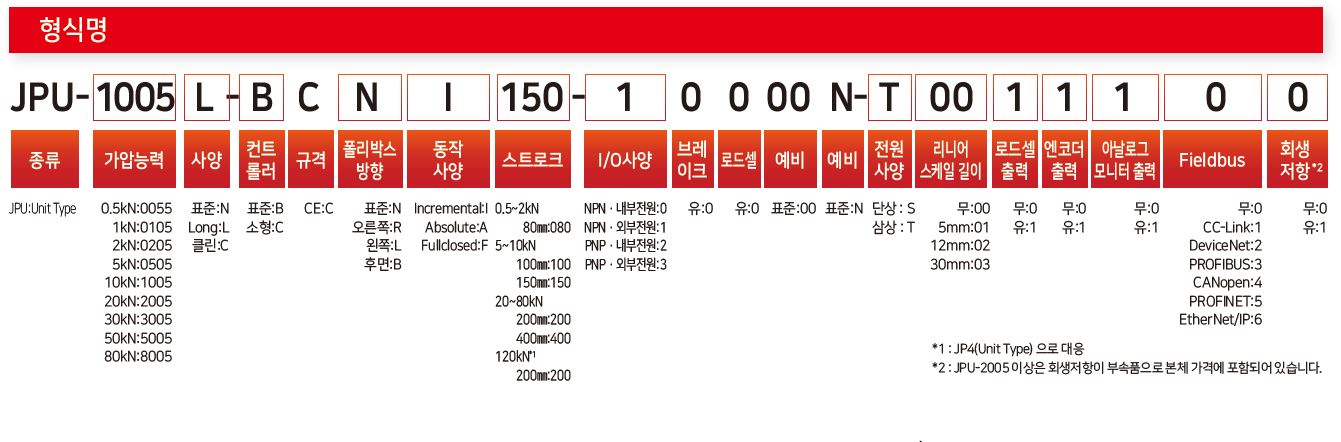

항목/형식 |
JPU-0055 | JPU-0105 | JPU-0205 | JPU-0505 | JPU-1005 | JPU-2005 | JPU-3005 | JPU-5005 | JPU-8005 |
|
가압능력 |
최대 |
0.5kN |
1kN |
2kN |
5kN |
10kN |
20kN |
30kN |
50kN |
80kN |
설정단위 |
1N |
1N |
1N |
1N |
1N |
1N |
10N |
10N |
10N |
|
램스트로크 |
최대 |
80mm |
80mm |
80mm |
100mm(L : 150mm) |
100mm(L : 150mm) |
200mm(L : 400mm) |
200mm(L : 400mm) |
200mm(L: 400mm) |
200mm(L : 400mm) |
위치설정단위 |
0.001mm |
0.001mm |
0.001mm |
0.001mm |
0.001mm |
0.001mm |
0.001mm |
0.001mm |
0.001mm |
|
램속도 |
가압시*1 |
0.01~35mm/sec |
0.01~35mm/sec |
0.01~35mm/sec |
0.01~35mm/sec |
0.01~35mm/sec |
0.01~35mm/sec |
0.01~35mm/sec |
0.01~35mm/sec |
0.01~35mm/sec |
어프로치시, 리턴시 |
0.01~414mm/sec |
0.01~414mm/sec |
0.01~414mm/sec |
0.01~280mm/sec |
0.01~280mm/sec |
0.01~320mm/sec |
0.01~320mm/sec |
0.01~320mm/sec |
0.01~250mm/sec |
|
설정단위 |
0.01mm/sec |
0.01mm/sec |
0.01mm/sec |
0.01mm/sec |
0.01mm/sec |
0.01mm/sec |
0.01mm/sec |
0.01mm/sec |
0.01mm/sec |
|
최대 하중 정지시간*2 |
999.9sec |
360sec |
20sec |
999.9sec |
25sec |
80sec |
30sec |
20sec |
8sec |
|
하중의 정도*3 |
25N 이상 ±4N |
50N 이상 ±8N |
100N 이상 ±16N |
250N 이상 ±40N |
500N 이상 ±80N |
1kN 이상 ±160N |
1.5kN 이상 ±240N |
2.5kN 이상 ±400N |
4kN 이상 ±640N |
|
위치반복정도*4 |
±0.005mm |
±0.005mm |
±0.005mm |
±0.005mm |
±0.005mm |
±0.005mm |
±0.005mm |
±0.005mm |
±0.005mm |
|
램에 취부할 수 있는 중량*5 |
1kg 이하 |
2kg 이하 |
4kg 이하 |
10kg 이하 |
20kg 이하 |
40㎏ 이하 |
90kg 이하 |
100kg 이하 |
100kg 이하 |
|
클린룸 사양 클린도 |
ISO4(Class 10) |
ISO4(Class 10) |
ISO4(Class 10) |
ISO4(Class 10) |
ISO4(Class 10) |
ISO4(Class 10) |
ISO4(Class 10) |
ISO4(Class 10) |
- |
|
소비전력 |
표준 컨트롤러 |
400W |
400W |
400W |
950W |
950W |
3.7kW |
3.7kW |
5.2kW |
5.2kW |
소형 컨트롤러 |
200W |
200W |
200W |
750W |
750W |
3.5kW |
3.5kW |
5.0kW |
5.0kW |
|
전원 |
삼상 200~240V ±10% (50/60Hz) |
1. 추천 설정 범위입니다.
2. Cold Start일 경우의 값입니다.(설정 조건에 따라서 변경될 수 있습니다)
3. 하중 표시의 정도는 최대 가압능력 5% 이상의 영역에서 최대 가압능력 ±0.8%(FS)입니다. 이것은 하중을 검출할 때의 단위 및 정밀도 표시이며 종료 하중 등의 불규칙 정도를 의미하는 것은 아닙니다. 또한, 온도 상승의 영향이 없는 경우의 정도입니다.
4. 위치 반복 정도는 부하 조건이 일정함과 동시에 주위 및 본체의 온도가 일정한 경우의 값입니다. 절대 정도를 보증하는 것이 아닙니다.
5. 클린도는 ISO14644-1, 또는 Federal Standard 209D (FED-STD-209D) 미국 규격에 의거하고 있습니다. 소형 컨트롤러는 클린룸 사양은 없습니다.
JP Series 5 공통사양
항목 |
내용 |
|
프로그램 수*1 |
512 |
|
외부입출력 |
COM |
RS-232C 1ch |
I/O-SYS |
입력17점 / 출력16점 ※ NPN / PNP는 주문시 결정, 표준 컨트롤러에는 옵션으로 I/O용 내부전원을 사용 가능합니다. |
|
LAN |
10BASE-T / 100BASE-TX |
|
MEMORY |
USB 메모리 접속용(결과 데이터의 보존, 데이터 백업 및 복원, 시스템 소프트 업데이트) (32GB이하) |
|
Fieldbus(옵션) |
EtherNet/IP / PROFINET / CC-Link / DeviceNet / PROFIBUS / CANopen |
|
I/O-S |
안전장치 접속용 |
|
Other |
티칭팬던트 커넥터, SWBOX 커넥터(표준장비), 로드셀 출력, 엔코더 출력, 아날로그 모니터 출력(옵션) |
|
엔코더 |
Incremental(표준) 또는 Absolute*2(옵션) |
|
사용환경 |
주변온도 |
0~40℃ |
